熱門(mén)關(guān)鍵詞：上海微水泥廠家,環(huán)氧地坪漆,微水泥,防腐耐磨地坪漆,仿清水混凝土,水洗石施工

，

公司產(chǎn)品

產(chǎn)品系列

施邁鋇為您解答混凝土二次抹壓的重要性

時(shí)間：2019-06-06 16:10　來(lái)源：未知　點(diǎn)擊：

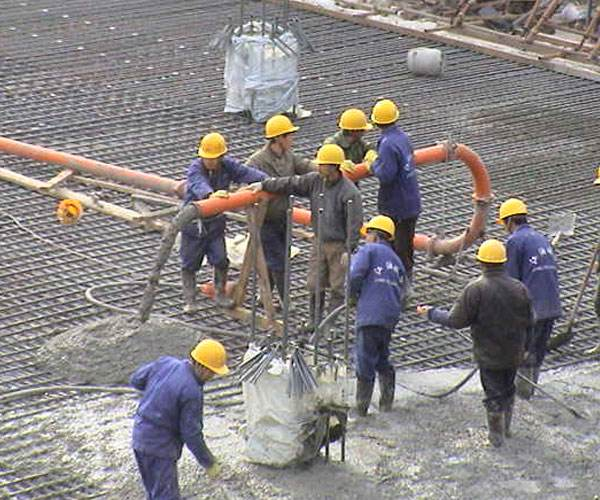

、一次抹平

混凝土澆筑振搗密實(shí)后，為了保證表面的平整度，必須馬上用木抹子將表面抹平

，稱為“一次抹平”。

2、二次抹壓

一次抹平后，如果不立即進(jìn)行混凝土的養(yǎng)護(hù)措施

，那么到混凝土初凝前，必須至少再抹一次

，這次不只是抹平

，還要“壓”，將混凝土表面抹壓密實(shí)（將混凝土內(nèi)部的泌水通道

、毛細(xì)管道

，進(jìn)行抹壓、消除掉）

，稱為“二次抹壓”

。

二次抹壓的主要作用有3點(diǎn)：

1）消除混凝土的表面缺陷、混凝土內(nèi)部的泌水通道（即毛細(xì)管道）及早期的塑性裂縫

。

2）提高混凝土表層的密實(shí)度

。

3）表層密實(shí)度提高后，減緩了混凝土內(nèi)部水分遷移

、蒸發(fā)的速度

，提高了混凝土的抗裂能力。

3

、從一次抹平到二次抹壓，是混凝土逐漸初凝的過(guò)程

。

4

、裂縫的形成。在較長(zhǎng)的一段時(shí)間

，只要環(huán)境相對(duì)濕度低于100%

，混凝土表面就會(huì)失水，內(nèi)部形成缺陷-毛細(xì)管道

。這些缺陷不消除

，在混凝土表面繼續(xù)失水的情況下，孔道就會(huì)進(jìn)一步加深

，裂縫進(jìn)一步擴(kuò)展

，出現(xiàn)開(kāi)裂，嚴(yán)重者會(huì)造成貫穿性裂縫，導(dǎo)致樓層漏水

。

5

、我們發(fā)現(xiàn)，在濕養(yǎng)護(hù)不夠及時(shí)

、不夠充分的情況下（例如傳統(tǒng)濕養(yǎng)護(hù)）

，只有一次抹平而沒(méi)有二次抹壓，混凝土的開(kāi)裂將很嚴(yán)重

。

實(shí)施二次抹壓后

，開(kāi)裂程度大大減輕。因此

，除非實(shí)施即時(shí)養(yǎng)護(hù)

，使混凝土表面不能生成失水缺陷，否則二次抹壓工藝是必須的

。

6

、傳統(tǒng)的抹刀手工抹壓。

在二次抹壓工藝中

，現(xiàn)在往往習(xí)慣于抹刀手工抹壓

，不僅效率低，力度也不夠

，當(dāng)缺陷由表及里發(fā)展較深時(shí)

，將很難消除。

7

、圓盤(pán)式抹光機(jī)

。

二次抹壓最好采用圓盤(pán)式抹光機(jī)，消除表面缺陷（及混凝土內(nèi)部的泌水通道）與密實(shí)表層的作用比抹刀好

，效率也高

。

8、二次抹壓后

，必須立即對(duì)混凝土進(jìn)行充分的濕養(yǎng)護(hù)

，以避免混凝土再次失水。只有這樣

，才能保證混凝土早期水化良好

，提高硬化混凝土的質(zhì)量，為混凝土耐久性的提高打下早期質(zhì)量基礎(chǔ)

。

做了二次抹面不一定沒(méi)裂縫

現(xiàn)在人工抹面已經(jīng)跟不上澆筑和凝結(jié)的速度了

。機(jī)械抹的話早磨浮漿太多；等抹機(jī)可以上去

，如果暴曬大風(fēng)的話

，面層就已經(jīng)出現(xiàn)失水通道了

。

二次抹面后再蓋膜的話第一是水份不夠薄膜貼附，第二是腳印難以修復(fù)

。振實(shí)拖平后覆蓋薄膜

，經(jīng)過(guò)無(wú)數(shù)工地的測(cè)試及后期的連續(xù)泡水，看到?jīng)]有滲透

。不能夠等初凝后再覆蓋

。

二次抹面總會(huì)出現(xiàn)在初凝后。初凝前人工抹面

，初凝時(shí)也會(huì)出現(xiàn)沉陷的

。不二次抹面，振實(shí)后拖平覆蓋薄膜就算初凝時(shí)有沉陷也會(huì)少很多

，有也只是收縮沉陷

，并不會(huì)裂下去，也不至于滲水

。

澆筑時(shí)插立式震搗

，再隔開(kāi)點(diǎn)時(shí)間再平板式，再整平尺再同時(shí)覆蓋薄膜

，三步一起可以免去二次抹面

，沒(méi)有問(wèn)題。

初凝后的水份不足薄膜吸附

，覆蓋后也容易被風(fēng)飛起

，早掀或覆蓋時(shí)間不足早飛起一樣會(huì)裂。

按規(guī)范要求覆蓋薄膜養(yǎng)護(hù)

，不蓋裂了大都是早期養(yǎng)護(hù)不足水份流失過(guò)快造成

。

在初凝至終凝過(guò)程中，少失水少開(kāi)裂

混凝土從攪拌完成到施工澆筑完成（或初凝前）為塑性階段

?div id="jfovm50" class="index-wrap">；炷翝沧⒑螅谒苄噪A段砂石骨料下沉

，水向上遷移（泌水）

。因鋼筋、石的阻礙可導(dǎo)至出現(xiàn)塑性裂縫

。塑性裂縫可以通過(guò)二次振搗、二次抹壓收面修復(fù)

。

有砼行提出板面混凝土滯后振搗方式減少板面開(kāi)裂

，即將梁振搗密實(shí)，板面混凝土在人工找平后滯方

，讓混凝土自然沉降

，并泌出部分水份

，待混凝土坍落度在10左右時(shí)再拖平板振動(dòng)器振搗（同時(shí)在梁部上面加強(qiáng)振搗）。這樣混凝土勻質(zhì)性會(huì)更好

，振搗完成后及時(shí)收面并灑水養(yǎng)護(hù)或覆膜養(yǎng)護(hù)

。不讓板面失水，可以極大減少板面開(kāi)裂

。

注：混凝土澆注前模板應(yīng)保持濕潤(rùn)狀態(tài)

。

控制好混凝土塑性階段澆注、振搗

、收面壓實(shí)

，減少混凝土塑性沉降產(chǎn)生的缺陷及裂縫?div id="jpandex" class="focus-wrap mb20 cf">；炷吝M(jìn)入第二階段

，混凝土初凝到終凝階段。

混凝土初凝到終凝時(shí)間基本上在45分鐘左右

。水泥開(kāi)始水化形成CSH凝膠形成強(qiáng)度

，由于早期強(qiáng)度低，抗拉強(qiáng)度更低

。保證混凝土收縮值越小越好（混凝土抗拉強(qiáng)度只有抗壓強(qiáng)度1/6~1/10）

。這時(shí)混凝土收縮主要體現(xiàn)在混凝土內(nèi)部毛細(xì)孔孔徑的收縮。由于毛細(xì)孔失水

，毛細(xì)孔內(nèi)部水由平液面變成凹液

，從而形成內(nèi)部張力，拉功毛細(xì)孔孔徑變小

，大量毛細(xì)孔孔徑變小

，使得混凝土整體產(chǎn)生收縮應(yīng)力。當(dāng)收縮應(yīng)力大于混凝土自身抗拉強(qiáng)度時(shí)

，混凝土變會(huì)產(chǎn)生裂縫以釋放收縮應(yīng)力以達(dá)到自身平衡

。

現(xiàn)在機(jī)械化施工水平高，一個(gè)板面混凝土1~2小時(shí)澆注完

，而板面混凝土硬化面積大

，初凝至終凝階段控制毛細(xì)孔內(nèi)水分蒸發(fā)遷移是控制板面混凝土重要手段，沒(méi)有其他

。所謂的高性能混凝土控制不好一樣裂

。這個(gè)階段保水保濕是最最關(guān)鍵。

商品混凝土（預(yù)拌混凝土）不僅僅是混凝土配合比設(shè)計(jì)

，是過(guò)程管理

，省力別省功。在地球上

，永遠(yuǎn)遵守能量守恒定律

。

在初凝至終凝過(guò)程中

，少失水，少開(kāi)裂

。施邁鋇新材料股份有限公司公司專注于：藝術(shù)清水混凝土墻面

、地面/墻體彩繪、藝術(shù)復(fù)古商業(yè)地坪

、水性防火

、無(wú)機(jī)礦物地坪、藝術(shù)壓模/透水地坪

、20年質(zhì)保超耐磨地坪

、巴斯夫地坪、西卡地坪

、無(wú)機(jī)環(huán)氧磨石地坪

、舊地坪翻新之環(huán)氧卷材等20種地坪產(chǎn)品的服務(wù)。嘉柏麗地坪以專業(yè)的技術(shù)提供服務(wù)

，打造多元化的地坪產(chǎn)業(yè)

，始終秉承客戶需求，為客戶提供專業(yè)

、安全

、舒適、高效的完美空間

！鑄品質(zhì)典范

、展足下生輝！

上一篇：施邁鋇全面淺析混凝土養(yǎng)護(hù)的經(jīng)驗(yàn) 下一篇：停車場(chǎng)做固化劑地坪該如何養(yǎng)護(hù)呢

？

施邁鋇新材料科技（上海）有限公司滬ICP備19011739號(hào)-1

免費(fèi)服務(wù)熱線：021-56317591 電話：021-56317591

地址：上海市寶山區(qū)真陳路臺(tái)鼎企業(yè)園

技術(shù)支持：施麥貝

感谢您访问我们的网站，您可能还对以下资源感兴趣：

天堂在线免费视频,天堂在线免费视频,亚洲综合小说区图片区,依依久久综合4k精品,五月天亚洲综合中文国产,欧美jizz大又粗,好紧好爽要喷了在线影院,日韩不卡在线一区下载地址,国产剧情国产精品一区,91在线网址尤物,国产高朝视频A级,日韩欧美制服丝袜在线,2019最新亚洲中文字幕,久久综合色中文字幕,狼群国产高清在线观看,亚洲AV日韩AV天堂一区二区三 ,宅男噜噜噜
